閘閥定義與術語
發布時間：2021-03-18 14:23:29 文章來源：wsfpoiqq 點擊次數：2696次

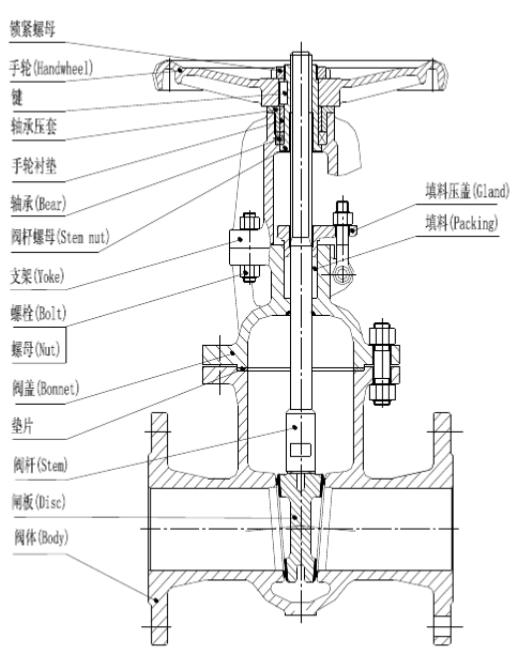

閘閥是指啟閉件（閘板）沿介質流動方向（通道軸線）的垂直方向移動而實現啟閉的閥門。在各種類型的閥門中，閘閥是應用***廣泛的一種。閘閥在管路上主要作為切斷介質用，即全開或全關使用，可以適用低溫低壓也可以適用于高溫高壓，并可根據閥門的不同材質用于各種不同的介質。閘閥主要由閥體、閥蓋、支架、閥桿、閥桿螺母、閘板、閥座、填料函、密封填料、上密封座、填料壓蓋及傳動裝置等零件組成。
流體阻力?。洪y體內部介質通道是直通的，介質流經閘閥時不改變其流動方向。
啟閉所需的力矩較??；
可以使用在介質向兩方向流動的環網管路上，即介質的流向不受***。
形體結構較簡單，制造工藝性較好。
密封性能好：全開時密封面受沖蝕較小。
所需啟閉時間長，外形尺寸和開啟高度都較大，安裝的空間較大。
需較長時間才能開啟或關閉。
在啟閉時，密封面間有相對摩擦，磨損較大，甚至在高溫時易引起擦傷現象。
一般閘閥都有兩個密封副，給加工、研磨和維修增加了一些困難。

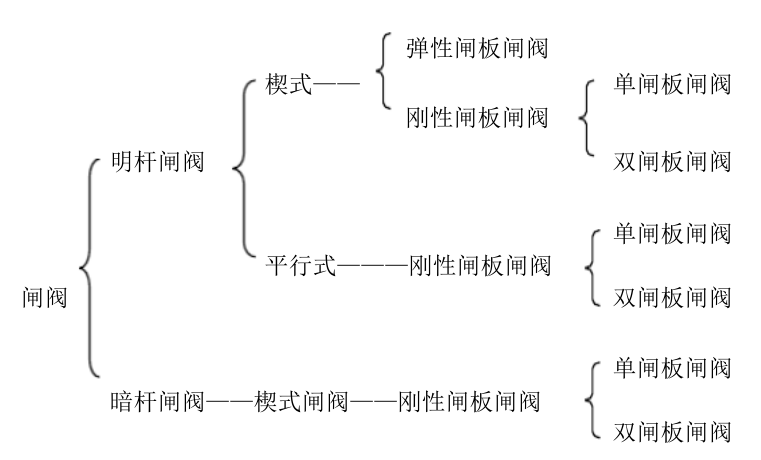

根據結構形式分，閘閥可分為以下類型：

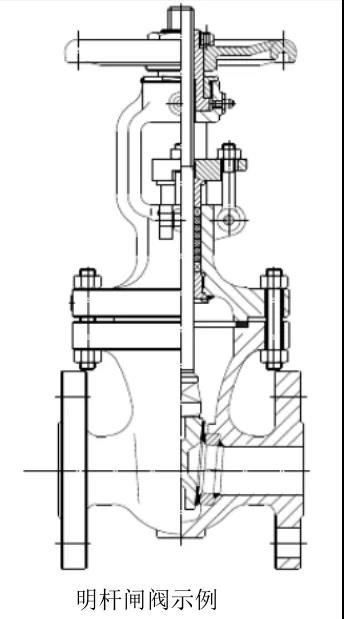

根據閥桿結構可分為：明桿閘閥（升降桿閘閥）和暗桿閘閥（旋轉桿閘閥） 。通過旋轉閥桿螺母帶動閥桿升降（不旋轉）來實現閘板啟閉的閘閥。這種結構閘閥對閥桿潤滑有利，閘板開度清楚，閥桿螺紋與閥桿螺母不與介質接觸，不受介質溫度和腐蝕性的影響。

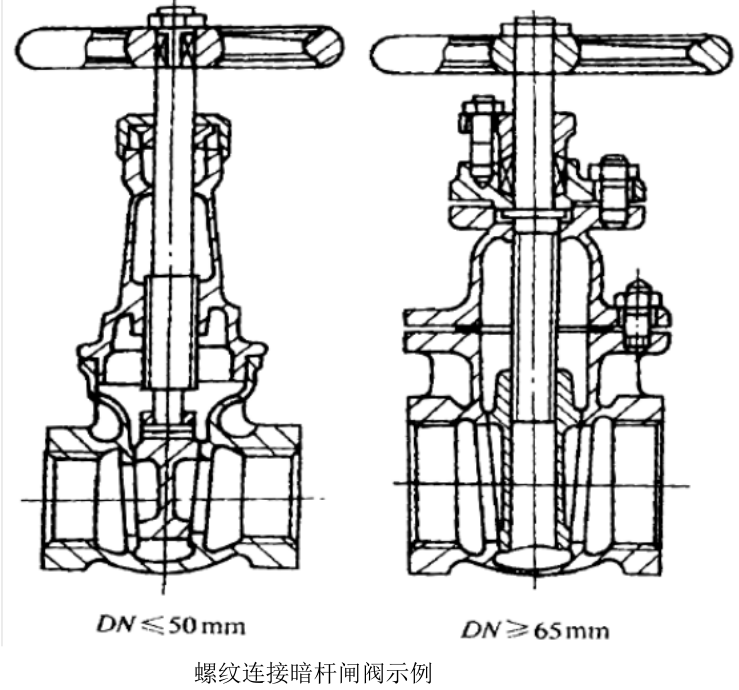

閥桿螺母在閥體內與介質接觸，通過旋轉閥桿來實現閘板啟閉的閘閥。這種結構閘閥，閥門的高度尺寸小，但它的啟閉行程難以控制，需增加指示器，閥桿螺紋及閥桿螺母與介質接觸，要受介質溫度和腐蝕性的影響，因而適用于非腐蝕性介質以及外界環境條件較差的場合。
根據閘板的構造，閘閥可分為平行式閘閥和楔式閘閥。其啟閉件（閘板）可以是單閘板或是帶有撐開機構的雙閘板。平板閘閥流阻小，不縮口的平板閘閥其流阻與短直管相似。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。同時，由于閘板啟閉時在兩閥座密封面滑動，可適用于帶懸浮顆粒的介質。
a、 當介質壓力較低時，金屬密封面的密封力不足以達到滿意的密封性能；
b、 當介質壓力高時，經常啟閉可能使密封面磨損過大；
c、 閘板在切斷高速和高密度介質時，會產生劇烈振動；
d、在圓形流道上橫向運動的圓形閘板只有當它處在閥門關閉位置的 50% 時，才對流量的控制較敏感。
使用楔形的目的是為了提高輔助密封載荷，實現既能對高的介質壓力密封，也能低的介質壓力密封。楔式閘閥的閥體上設有導向機構（導向筋），可防止閘板在開啟或關閉時旋轉， 確保閘板與閥座的密封面相應對準。同時，楔式閘閥在關閉之前不與閥座摩擦，從而減少密封面的磨損。b、 閥桿的熱膨脹可能使密封面產生過載；
